RZRD1000A係列高頻雷達物位計、雷達液位計簡介

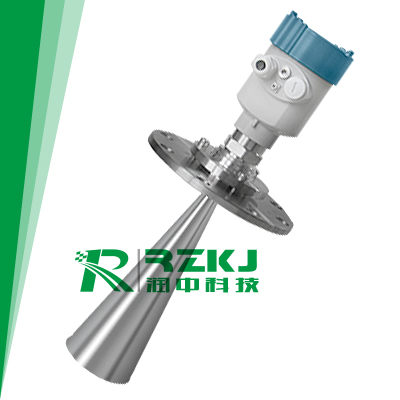

DCRD1000A係列傳感器是26G高頻雷達式物位、液位測量儀表，輸出4-20mA模擬信號，測量*大距離可達70米。天線被進一步優化處理，新型的快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用於：反應釜或固體料倉非常複雜的測量條件。

RZRD1000A係列高頻雷達物位計、雷達液位計原理

高頻微波脈衝發射較窄的微波脈衝，經天線向下傳輸，微波接觸到被測介質表麵後被反射回來，再次被天線係統接收並將其傳輸給電子線路部分自動轉換成物位信號。（因為微波傳播速度極快，電磁波到達目標並經反射返回接收器這一來回所用的時間幾乎是瞬間的

注：使用雷達物位計時，務必保證*高料位不能進入測量盲區（圖中D所示區域）。

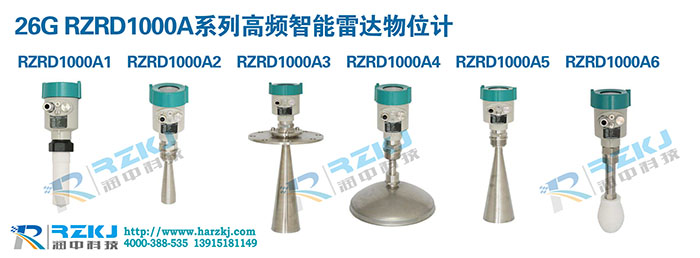

RZRD1000A係列高頻雷達物位計、雷達液位計特點

雷達物位計采用了高達26GHz的發射頻率，因而具有：

•非接觸雷達，無磨損，無汙染

•天線尺寸小，便於安裝

•波長更短，對在傾斜的固體表麵有更好的反射

•測量盲區更小，對於小罐測量也會取得良好的效果

•波束角小，能量集中，增強了回波能力的同時，又有利於避開幹擾物

•幾乎不受腐蝕、泡沫影響

•幾乎不受大氣中水蒸氣、溫度和壓力變化影響

•嚴重粉塵環境不會影響電磁波工作

•高信噪比，即使在波動的情況下也能獲得更優的性能

•高頻率，是測量固體和低介電常數介質的*佳選擇

---

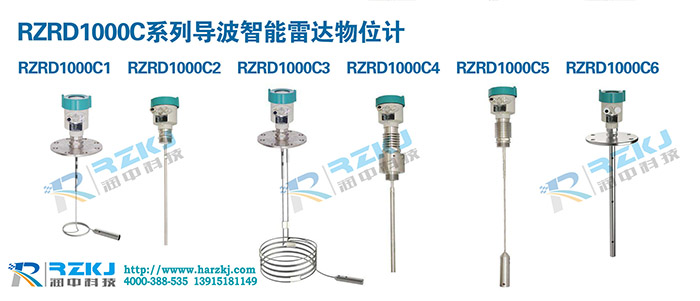

RZRD1000C係列智能導波雷達物位計、導波雷達液位計測量原理
導波雷達是基於時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物
位信號。探頭發出高頻脈衝並沿纜式探頭傳播，當脈衝遇到物料表麵時反射回來被儀表內的接收器接收，
並將距離信號轉化為物位信號。

輸入 反射的脈衝信號沿纜繩傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈衝在物料
表麵所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表麵的距離 D  與脈衝的時間行程 T
成正比：    D=C×T/2      其中 C 為光速 因空罐的距離 E 已知，則物位 L 為： L=E-D 輸出
通過輸入空罐高度 E（=零點），滿罐高度 F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表 適應測量環境。對應於 4－20mA 輸出。
測量範圍

F----測量範圍 E----空罐距離 B----頂部盲區
L----探頭到罐壁的*小距離 頂部盲區是指物料*高料麵與測量參考點之間 的*小距離。 底部盲區是指纜繩*底部附近無法*測量的 一段距離。 頂部盲區和底部盲區之間是有效測量距離。 注意： 隻有物料處於頂部盲區和底部盲區之間時，才能 保證罐內物位的可靠測量。
